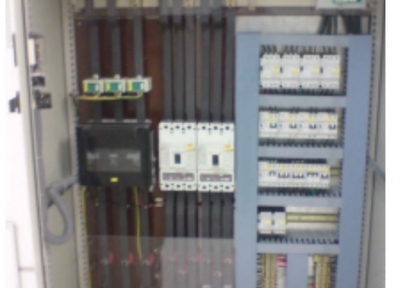

配电柜电力系统的心脏与守护者产品大全上海铭申湖网络科技有限公司

在现代化工业和商业设施中，电力如同血液，为各类设备提供着源源不断的动力。而配电柜，正是这个庞大电力系统的“心脏”与“中枢神经”，负责电能的接收、分配、控制与保护，确保电力安全、可靠、高效地输送到每一个用电终端。

一、什么是配电柜？

配电柜，又称配电盘或开关柜，是一种集成了断路器、隔离开关、熔断器、仪表、保护装置及母线等电气元件的成套设备。它安装在变电站、数据中心、工厂车间、商业大厦、住宅小区等场所，是连接上级电源与下级用电设备的关键枢纽。其主要功能包括：

电能分配：将来自变压器或电网的总电源，按照不同回路和负荷需求进行合理分配。
电路控制：通过开关设备，实现对各路电路的接通、分断与操作。
安全保护：配备过载、短路、漏电等保护装置，在故障发生时迅速切断电源，防止事故扩大，保障人身与设备安全。
监测计量：通过电压表、电流表、电度表等，实时监测电路运行参数，并进行电能计量。

二、配电柜的主要类型与特点

根据电压等级、应用场景和结构形式，配电柜主要分为以下几类：

低压配电柜

应用：适用于交流50Hz，额定电压不超过1000V的配电系统，是使用最广泛的类型。

常见型号：

GGD：固定式低压开关柜，结构简单，经济实用。

GCK/GCS/MNS：抽出式低压开关柜，模块化设计，抽屉单元可抽出，检修方便，可靠性高，常用于对供电连续性要求高的场合。

高压配电柜

应用：用于3.6kV至40.5kV的电力系统，作为接受和分配高压电能之用。

常见类型：铠装移开式开关设备（如KYN28）、气体绝缘开关设备（GIS）等，绝缘和防护等级要求极高。

动力配电柜（箱）与照明配电柜（箱）

动力柜：主要为风机、水泵、机床等三相动力设备供电，侧重过载和短路保护。

照明箱：主要为照明、插座等单相用电设备供电，常配备漏电保护功能。

特殊用途配电柜

变频柜：集成变频器，用于电机调速控制，节能效果显著。

软启动柜：降低电机启动电流，减少对电网和设备的冲击。

电容补偿柜：进行无功功率补偿，提高功率因数，降低线路损耗。

消防应急电源柜：确保火灾等紧急情况下关键设备的电力供应。

三、配电柜的核心组成部分

一个标准的配电柜通常包含以下关键部件：

柜体：外壳骨架，提供防护等级（如IP防护），保障内部元件安全及操作人员安全。
母线系统：包括主母线和分支母线，由铜或铝排构成，是输送电流的“主干道”。
开关电器：如断路器（框架式、塑壳式、微型）、负荷开关、隔离开关，执行电路的通断操作与保护。
保护装置：熔断器、热继电器、各种保护继电器（如过流、欠压）、漏电保护器等。
测量仪表：电压表、电流表、功率因数表、多功能电力仪表等。
二次回路：控制、测量、信号和继电保护的回路，包括端子排、指示灯、按钮、继电器等。

四、选择与维护配电柜的关键考量

选择要点：
负荷计算：准确计算总负荷及分路负荷，确定进线电流和出线回路数。
电气参数：明确额定电压、电流、短路分断能力等核心指标。
使用环境：考虑环境温度、湿度、海拔、污染等级及防护要求（IP等级）。
结构形式：根据空间、操作频繁度及维护便利性选择固定式或抽出式。
标准与认证：产品应符合国家标准（如GB）并通过相关认证，确保质量和安全。
扩展性：预留适当的备用回路，为未来扩容留出空间。

维护与保养：
1. 定期巡检：检查柜体有无异常声响、发热、异味；仪表指示是否正常；指示灯、按钮状态是否完好。
2. 清洁除尘：定期断电后，使用吸尘器或干燥压缩空气清除柜内灰尘，特别是绝缘件和导电部件上的积尘。
3. 紧固检查：检查并紧固母线、电缆接头及所有电气连接点的螺丝，防止因松动导致接触电阻增大而过热。
4. 机构润滑：对断路器、开关的操作机构活动部位进行适当润滑，确保操作灵活。
5. 功能测试：定期模拟测试保护装置（如漏电保护器）的动作可靠性。
6. 专业检测：建议每1-3年由专业人员进行一次全面的预防性试验，包括绝缘电阻测试、接地电阻测试、继电保护校验等。
