配电柜是现代电力系统中不可或缺的关键设备，它如同电力网络的“神经中枢”与“交通枢纽”，负责安全、可靠、高效地接收、分配和控制电能。从大型工厂、商业楼宇到居民住宅，配电柜的身影无处不在，保障着生产与生活的正常用电。
一、配电柜的基本定义与功能
配电柜，又称配电箱或开关柜，是一种集成了断路器、隔离开关、熔断器、仪表、保护装置及母线等电气元件的成套装置。其主要功能包括：
- 电能分配：将来自变压器或上级电源的电能，通过内部母线及分支电路，合理分配到各个用电终端或下级配电设备。
- 电路控制：通过开关设备，实现对每条供电线路的通、断操作，便于设备维护和故障隔离。
- 安全保护：内置的过载、短路、漏电等保护装置，能在电路出现异常时自动切断电源，防止设备损坏和电气火灾。
- 测量与监控：通过电压表、电流表、电度表及智能仪表，实时监测电力参数，为能效管理和故障诊断提供数据支持。
二、主要类型与结构特点
根据电压等级、安装环境与控制需求，配电柜主要分为以下几类：

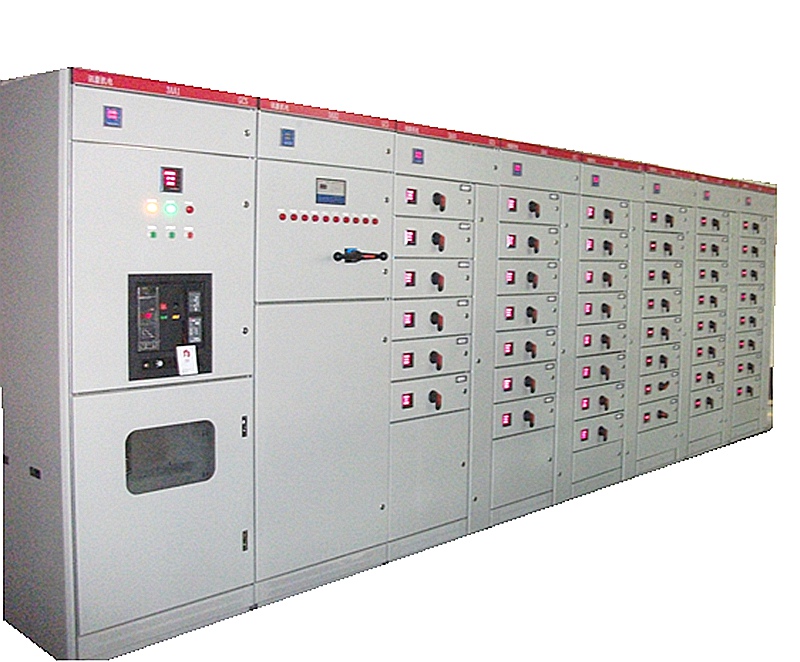

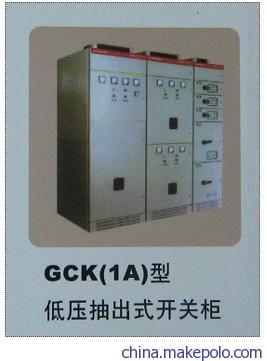

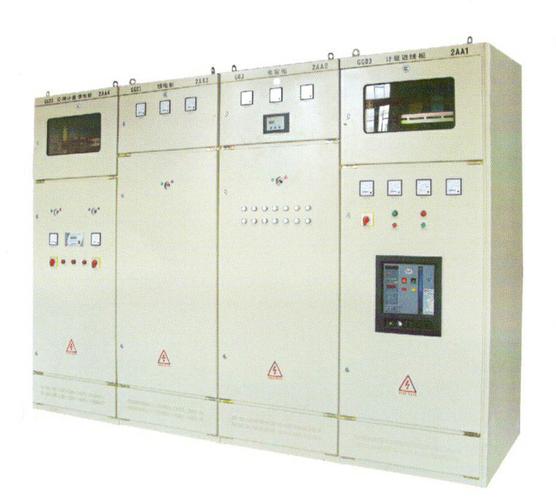

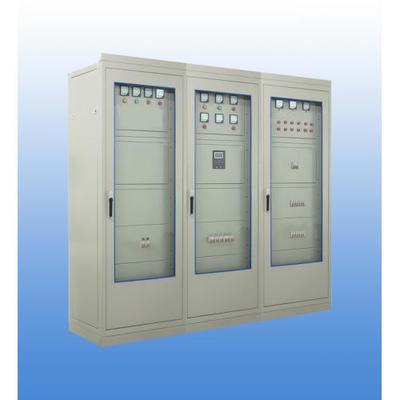

- 低压配电柜：如GCK、GCS、MNS等型号，适用于交流50Hz、额定电压400V及以下的系统，是工矿企业、楼宇配电最常用的类型。
- 高压配电柜：如KYN28-12等中置柜，用于10KV等高压系统，实现电能的进线、馈线与保护。

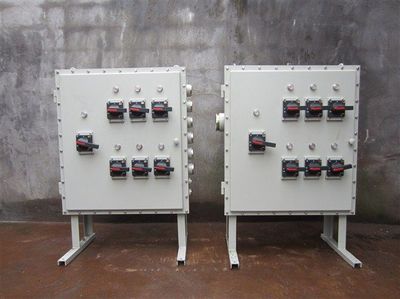

- 动力配电柜（箱）：专为电动机等动力设备供电和控制设计。
- 照明配电柜（箱）：专门用于照明线路的分配与控制。
- 智能型配电柜：集成智能监控模块，可实现远程监测、能耗分析与故障预警。
其结构通常由柜体（壳体）、母线系统、功能单元（抽屉或固定分隔）及电气元件等部分组成，设计强调防护等级（IP等级）、绝缘性能、散热与操作的便捷安全性。
三、核心组成元件

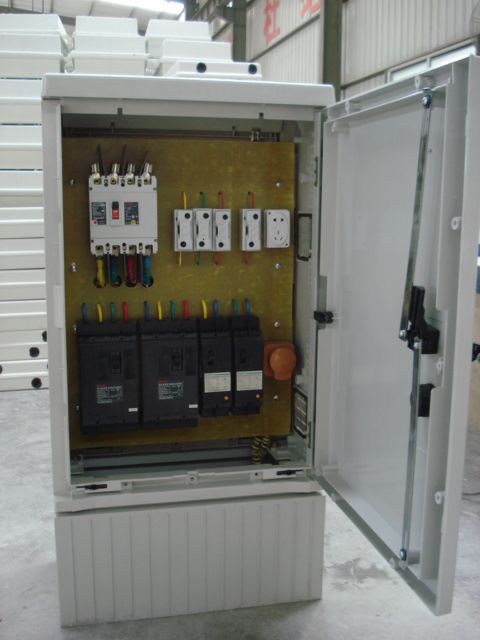

一个典型的配电柜内部包含以下关键部件：
- 进线单元：主开关或断路器，连接电源进线。
- 母线系统：铜排或铝排，负责主干电能的传输。
- 出线单元：由多个分支断路器或熔断器组成，连接至各用电负载。
- 控制与保护器件：包括接触器、继电器、热继电器、浪涌保护器等。
- 测量仪表：显示电压、电流、功率因数等参数。
- 辅助设备：如照明、散热风扇、接线端子等。
四、选型与应用注意事项
选择合适的配电柜至关重要，需综合考虑：
- 负荷容量与类型：计算总负荷及最大需求电流，确定额定参数。
- 使用环境：户内或户外，环境温度、湿度及腐蚀性，决定防护等级和材质。
- 系统扩展性：考虑未来负荷增长，预留适当的备用回路。
- 安全标准与认证：必须符合国家或国际标准（如GB、IEC标准），并通过强制性认证（如CCC认证）。
- 操作与维护便利性：柜体布局应清晰，标识明确，便于日常巡检与故障排查。
五、智能化发展趋势
随着物联网与数字技术的发展，现代配电柜正朝着智能化方向演进：
- 状态实时感知：集成传感器，实时采集温度、电流、电弧等数据。
- 云端互联与远程运维：通过通讯模块（如4G/5G、以太网）上传数据至云平台，实现远程监控与诊断。
- 能效精细化管理：分析各回路能耗，提供优化建议，助力节能减排。
- 预测性维护：基于大数据分析，预测设备寿命与故障风险，变“被动检修”为“主动维护”。
###
配电柜虽常隐于配电室或墙壁之内，却是电力安全与效率的基石。正确设计、选型、安装和维护配电柜，对于保障电力系统稳定运行、保护人身与财产安全、提升能源利用效率具有决定性意义。无论是传统型号还是智能新品，其核心使命始终不变：为每一度电的旅程提供安全、可控的通道。
